WDG(I)磁性增量编码器上线


      Wachendorff长期以来一直以生产优质的光电型增量编码器在业内著称,日前我们正式推出了面向轻工行业的WDG(I)磁性增量编码器系列,该类增量编码器去掉了码盘和发光元件,通过内部磁性传感器,在原先WDG40WDG50WDGI58系列标准工业增量编码器的基础上扩展了M35N35两种电路。可以满足纺织行业、机床行业、印刷包装行业的应用,同时其抗振动、抗灰尘,耐冲击亦可以用于环境恶劣的重工环境。


元器件更加优化


半自动生产,工艺更加简单


1549938149983452.png主要特点

  • 多种机械安装结构可选,标准工业等级。

  • 内部采用磁性元件,更加坚固。

  • 无码盘和光电元件,更少的组件,更耐冲击、抗冲击、抗灰尘。

  • 重载型轴向和径向允许最大负载500N。

  • 带接线保护电路,如反极性保护、短路保护等。

  • 可选脉冲:1-128 ppr, 256 ppr, 512 ppr和1024ppr。



1549938149983452.png产品系列

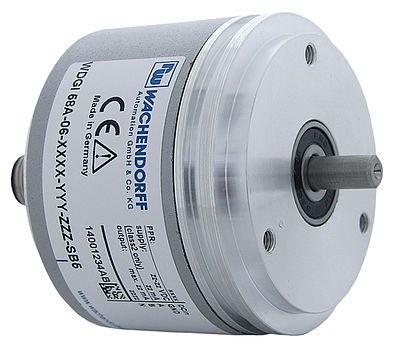

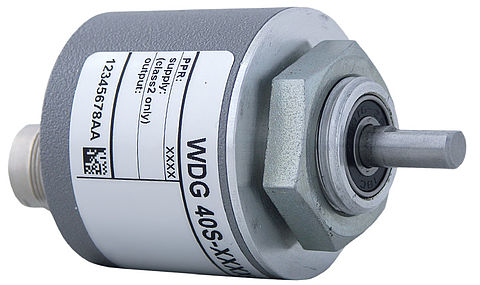

WDG 40A(6mm平轴)

WDG 40K(6mm平轴)

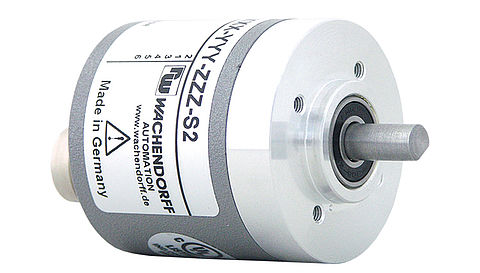

WDG 50B(8mm平轴)

WDGI 58A(6mm平轴)

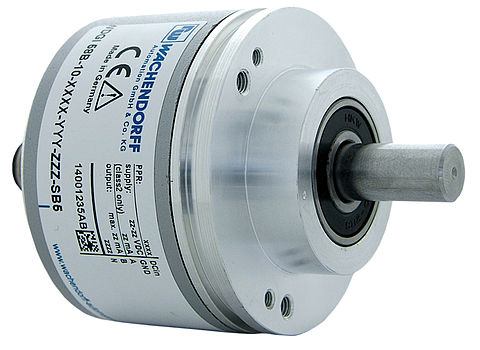

WDGI 58B(10mm平轴)

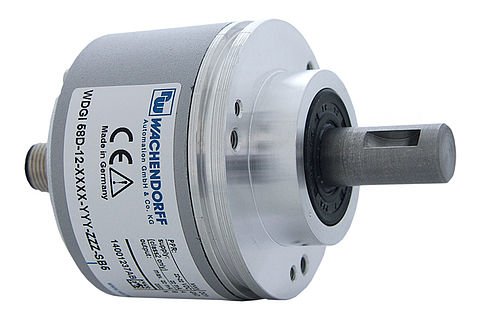

重载型WDGI 58D

(12mm轴带键槽,轴向径向500N)


空心轴盲孔WDGI 58E(最大孔径12mm)

1549938149983452.png输出电路

M35

供电电压: 5 - 30 VDC;

输出电路: HTL带反相或TTL带反相(5V供电时);

输出通道: AB, ABN和反相信号;

N35

供电电压: 5 - 30 VDC;

输出电路: HTL或TTL(5V供电时);

输出通道: AB, ABN;
