全球首款通过NFC配置的增量编码器





Wachendorff发布全球首款支持NFC连接,可使用手机APP进行参数配置的增量编码器WDGN系列。




  • 36 mm至58 mm外径可选, 通过NFC可配置脉冲1~16,384 ppr

 归功于高质量的电子元件,通过NFC可配置高达16,384 ppr的任何脉冲数

 通过NFC可配置HTL/TTL

 整体防护等级IP67,轴防护可选 IP65或IP67/IP69K

 高输出频率可达1 MHz

 工作电压4.75~32 VDC,带反极性和短路保护


新型WDGN增量编码器系列允许您通过NFC配置从1~16,384 ppr的任意脉冲数。有基础版Basic和高级版Advance供选择,高级版可以设置更多的参数。

只需在您的智能手机上下载一个App,无需接触到编码器或给编码器供电就可直接设置所需参数并配置编码器,甚至隔着外包装就能完成设置。
您可以通过App快速且直观的配置编码器以适应您的个性化应用。创建编码器的配置后,您可以用不同的名称来保存,随时重新加载并将它们传输到另一个编码器。这允许将编码器的存储配置集用于不同的应用。输入PIN码后,您可以随时读取、保存、共享和重复使用编码器的配置集。

为了安全起见,我们使用PIN和PUK原则,就像您的移动服务提供商一样。












特殊需求,不是问题

您有非常特殊的要求和需求,例如要使用三个通道,但每个通道需要不同的脉冲数,对于WDGN编码器来说,这都不是问题。因此,我们为您开发了WDGN的高级版。相对于基础版的WDGN标准增量编码器,有A, B, N和反相信号A-, B-, N-。A, B相有相同的脉冲数。高级版的WDGN编码器允许您单独配置每个通道,甚至还有4个带有反相输出的通道。即输出: A, B, N, CH4A-, B-, N-, CH4-,每个通道的脉冲数都可以单独定义,对于一些特殊应用,可在同一个轴上获取不同的脉冲数,功能非常强大。











安全是首要任务

我们非常重视数据安全。通过NFC传输的所有数据都是经过加密的。只有使用正确的密码才能配置编码器,未经授权的编码器配置是无法实现的。用户在传输完成后会收到一个确认信息。

为客户带来优势

果您是一个设备制造商,您的设备对增量编码器有不同的参数要求:

您只需要备货一种WDGN编码器,然后在调试期间、组装期间或是在现场调试机器时都可以对编码器进行单独配置。

是否处于开发阶段,不确定编码器需要多少脉冲才能使您的机器运行在最佳状态?有了WDGN,您可以灵活地设置编码器,将您的机器设置为最佳状态。一旦配置固定下来,您甚至可以订货不带NFC天线的编码器,其技术完全相同,不需要第二次鉴定。
为您和您的客户提供最佳的备件、物流和仓库管理。只要您、您的经销商或您的维护人员在手机中安装免费的应用程序,在世界上任何地方都可以通过NFC和我们的WDGN编码器进行通信,无需互联网连接,再也不用担心会选错脉冲数错误的编码器了。
  • 通过NFC进行配置:

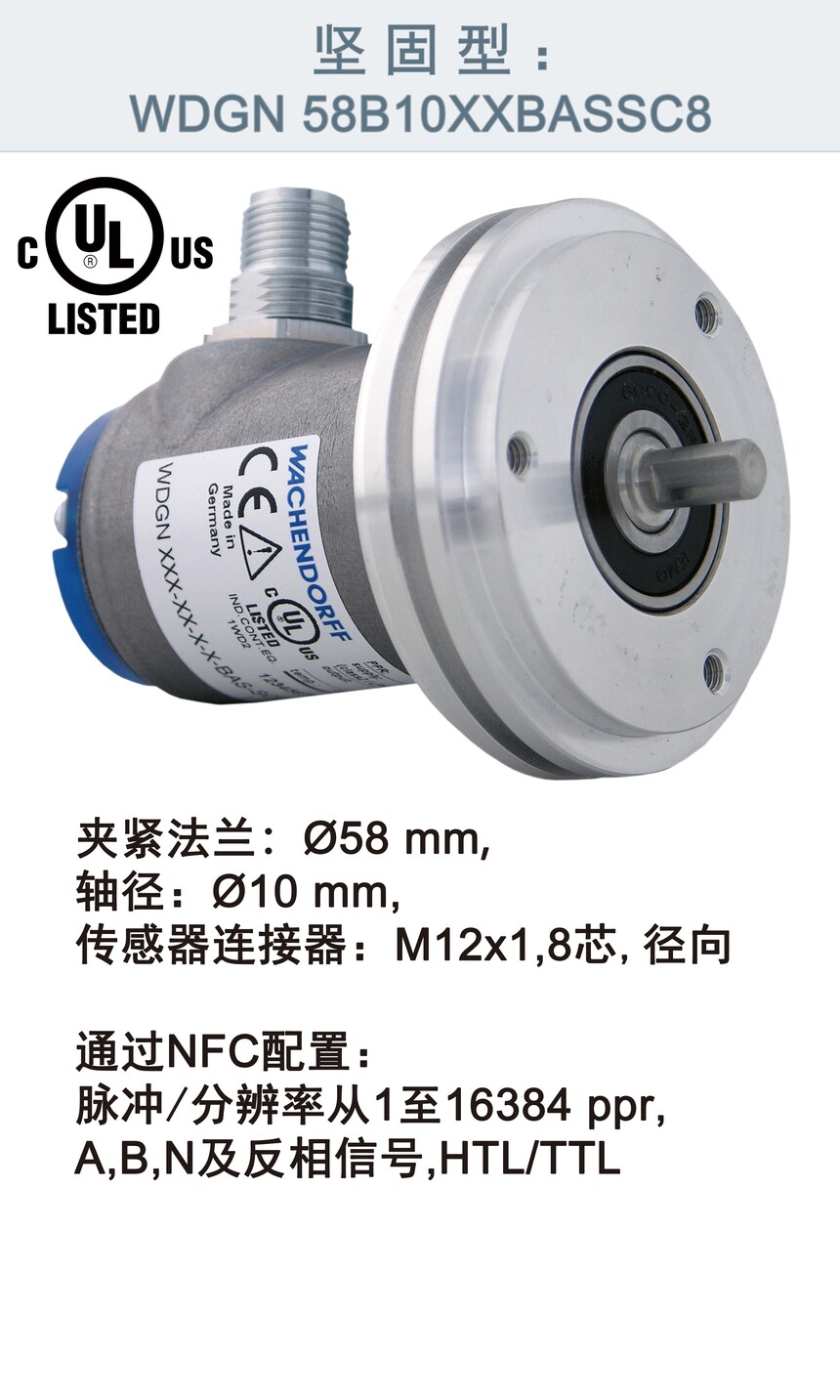

  • 基础版 (BAS):

 ABN和反相信号

 HTL / TTL可选

 1 ppr ~16,384 ppr可选

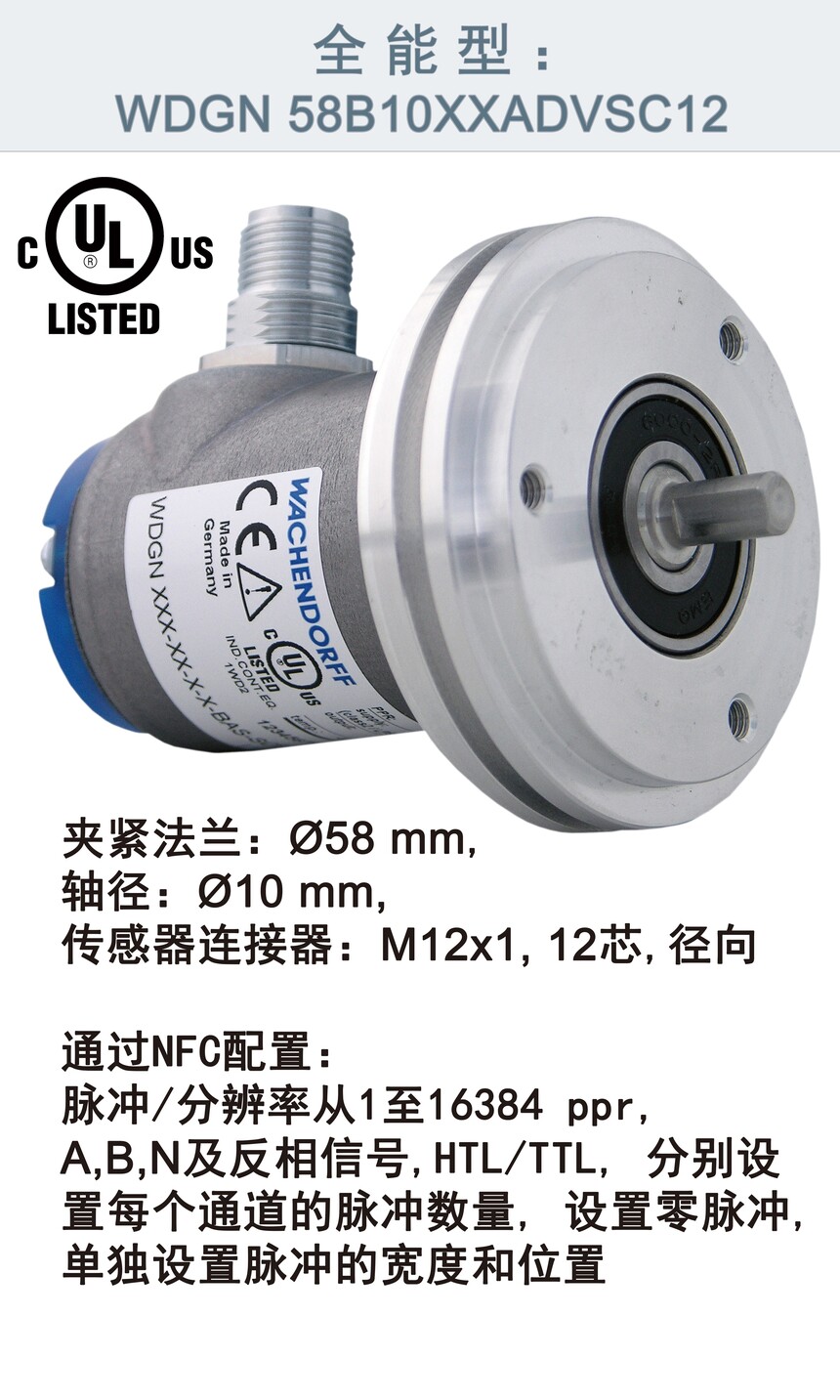

  • 高级版 (ADV):

 ABN + CH4支持四通道及其反相信号

 HTL / TTL可选

 1 ppr ~ 16,384 ppr可选

 每个通道的脉冲数都可单独设置

 通过NFC或输入端可设置零位

 脉冲的宽度和位置可调

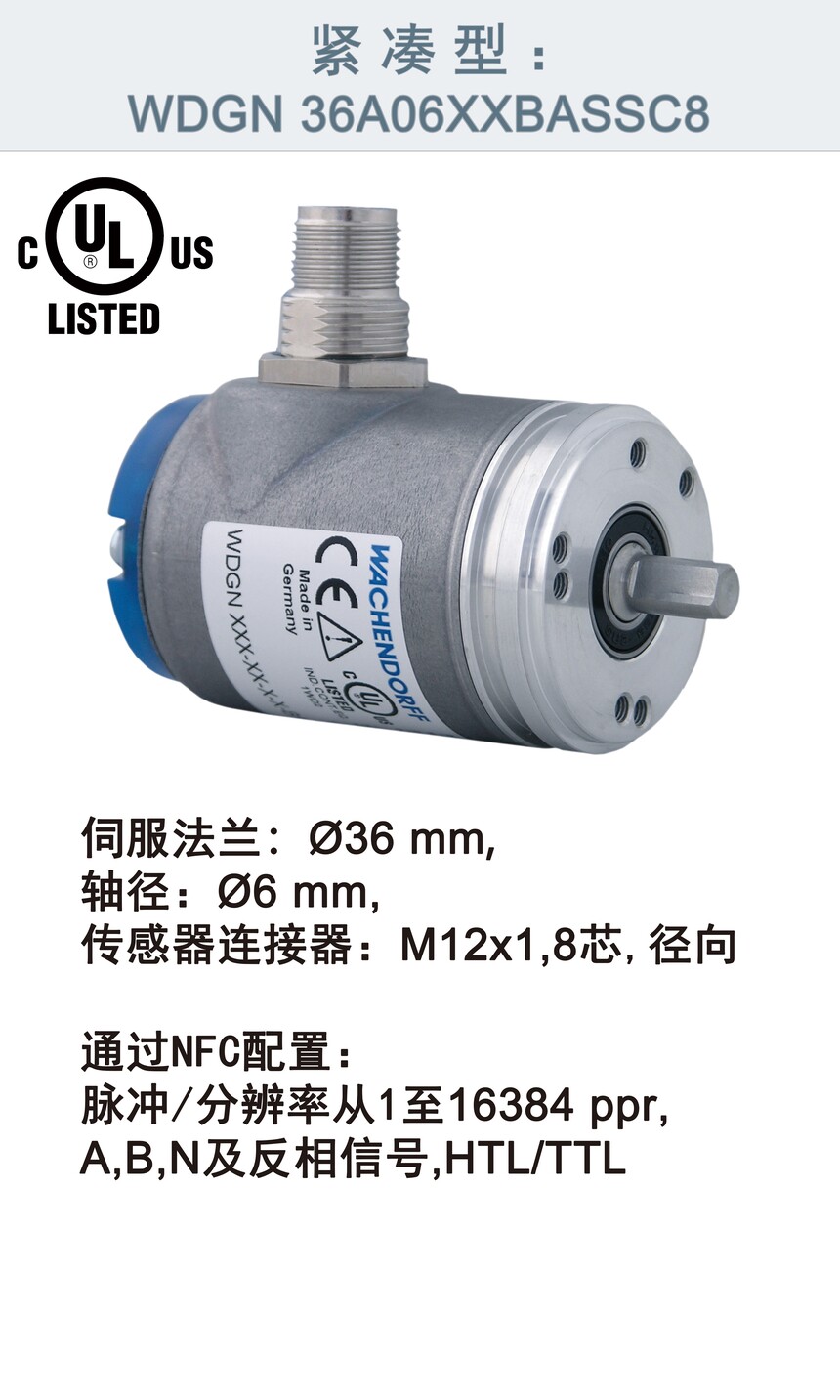

WDGN 系列编码器在36 mm外径的非常紧凑的设计中为您提供高达16,384 ppr的超高分辨率。实现了在最小的安装空间内进行高精度测量。

紧凑的设计和坚固的不锈钢外壳使编码器的防护等级达到了外壳IP67,轴IP65或IP67+IP69K的高防护等级(取决于具体型号)。从4.75 V~32 VDC全电压范围没有任何问题,并具有反极性和短路保护。根据产品类型,轴负载可达300 N。WDGN系列编码器由实心轴和空心轴盲孔编码器组成,典型外径为 36 mm和58 mm,满足了工业中常见的安装选项。
可通过 NFC 进行配置的WDGN 增量编码器是基于具有最高精度和分辨率的磁性传感器专利技术。
由于-40°C ~ + 85°C的宽工作温度范围以及对其他环境压力(如振动和冲击)的高耐受性,带连接器的编码器也非常适合在越野车辆上使用。
编码器可提供所有的标准连接器或2 m电缆出线,径向或轴向可选,以最佳方式适应安装条件。

通过NFC配置编码器:
