WDGN 36A/C/J/K/S

文章内容

36 mm至58 mm外径可选, 通过NFC可配置脉冲1~16,384 ppr

  • 归功于高质量的电子元件,通过NFC可配置高达16,384 ppr的任何脉冲数

  • 通过NFC可配置HTL/TTL

  • 整体防护等级IP67,轴防护可选 IP65IP67/IP69K

  • 高输出频率可达1 MHz

  • 工作电压4.75~32 VDC带反极性和短路保护

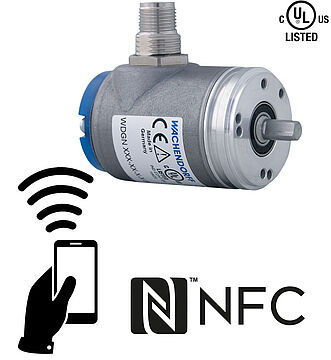

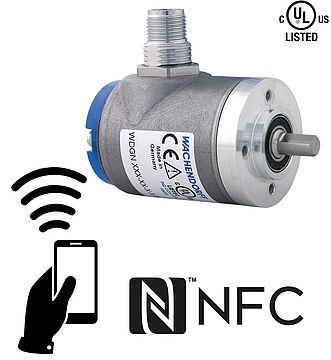

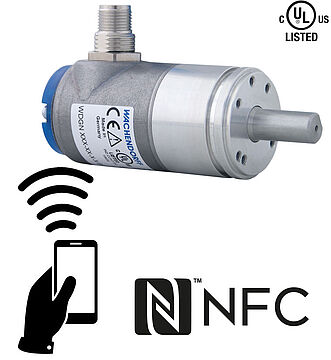

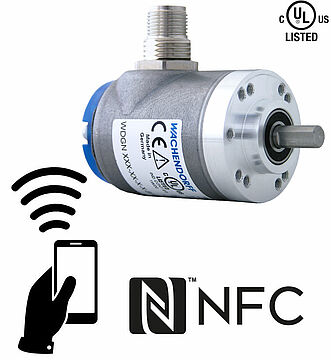

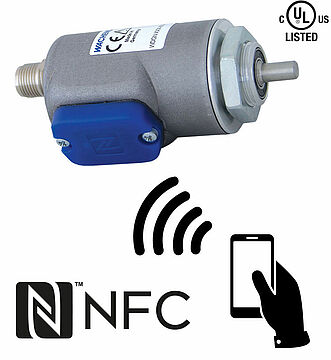

      新型WDGN增量编码器系列允许您通过NFC配置从1~16,384 ppr的任意脉冲数。有基础版Basic和高级版Advance供选择,高级版可以设置更多的参数。

      只需在您的智能手机上下载一个App,无需接触到编码器或给编码器供电就可直接设置所需参数并配置编码器,甚至隔着外包装就能完成设置。

基础版 (BAS):

·        ABN和反相信号

·        HTL / TTL可选

·        1 ppr ~16,384 ppr可选

高级版 (ADV):

·        ABN + CH4支持四通道及其反相信号

·        HTL / TTL可选

·        1 ppr ~ 16,384 ppr可选

·        每个通道的脉冲数都可单独设置

·        通过NFC或输入端可设置零位

·        脉冲的宽度和位置可调

      WDGN 系列编码器在36 mm外径的非常紧凑的设计中为您提供高达16,384 ppr的超高分辨率。实现了在最小的安装空间内进行高精度测量。

      紧凑的设计和坚固的不锈钢外壳使编码器的防护等级达到了外壳IP67,轴IP65或IP67+IP69K的高防护等级(取决于具体型号)。从4.75 V~32 VDC全电压范围没有任何问题,并具有反极性和短路保护。根据产品类型,轴负载可达300 N。WDGN系列编码器由实心轴和空心轴盲孔编码器组成,典型外径为 36 mm和58 mm,满足了工业中常见的安装选项。

      可通过 NFC 进行配置的WDGN 增量编码器是基于具有最高精度和分辨率的磁性传感器专利技术。

      由于-40°C ~ + 85°C的宽工作温度范围以及对其他环境压力(如振动和冲击)的高耐受性,带连接器的编码器也非常适合在越野车辆上使用。

      编码器可提供所有的标准连接器或2 m电缆出线,径向或轴向可选,以最佳方式适应安装条件
