详细内容

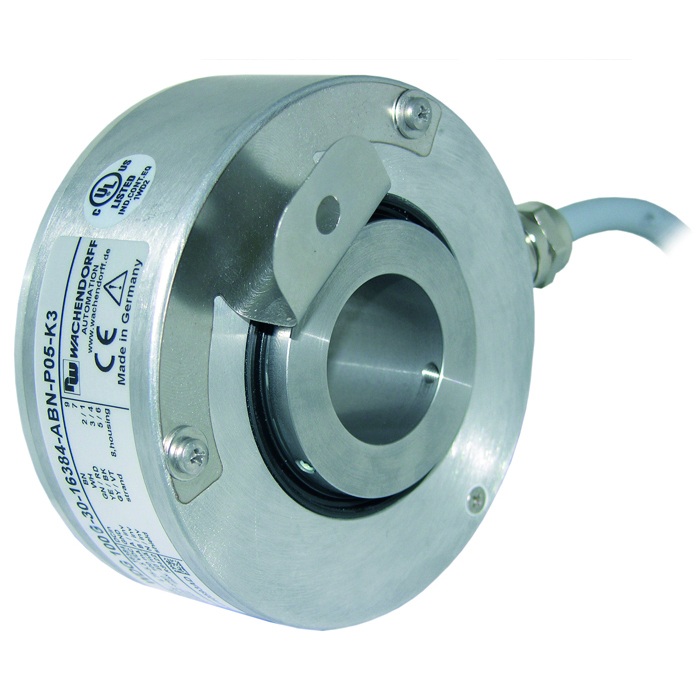

WDG 100H/G/I

产品介绍


规格特性

  • 外壳：Ø100mm，孔径：Ø25、28、30、32、35、36、38、40、42、45mm

  • 法兰：空心轴通孔，顶丝或锁紧环固定安装。

  • 防护等级：IP54（可选:整体IP55）

  • 允许轴负载：轴向max.100N，径向max.200N

  • 工作温度：-20°C~80°C（可选：-40°C~80°C）

  • 电连接方式：缆或接插件连接

  • 输出电路：HTL，TTL信号，Sin/Cos信号

  • 分辨率：最大20480ppr（方波），2048ppr（正余弦）


应用场景

  • 异步电机反馈

  • 机床、塑料、纺织、玻璃、木工机械

  • 包装、印刷机械

  • 物流行业

  • 轮胎机械

  • 电子和太阳能

  • 电梯


客户价值

  • 坚固且非常轻薄的贯通轴编码器，可用于功率电机测速反馈

  • 贯通轴孔径25mm-45mm，多种不同的孔径供客户选择安装

  • 客户可选择顶丝固定或者锁紧环固定，安装便捷

  • 电缆或接插件连接，使编码器能够安装于紧凑空间，并实现灵活的布线

  • 耐低温达-40°C，宽工作温度范围，应用更广
